示波器是當代電器維修中不可或缺的一種儀器設備。擁有它專業技術人員就能迅速、精確的尋找常見故障所屬，因此 恰當、嫻熟應用示波器是電器維修員的的必修課。

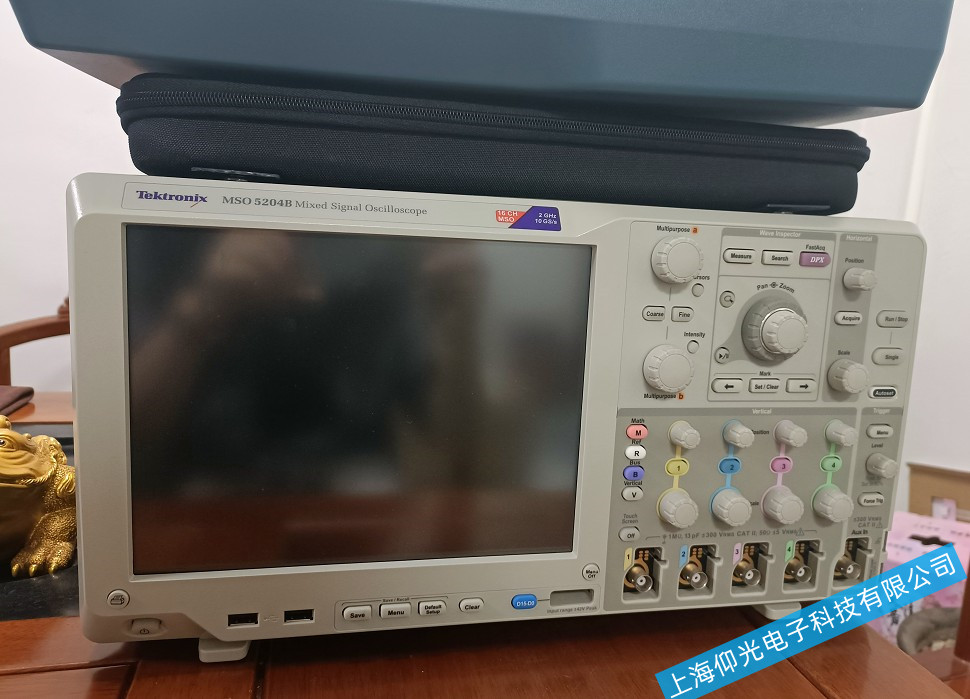

盡管示波器的型號、型號規格、品種齊全，但其基礎構成和作用卻如出一轍，下面詳細介紹泰克示波器的操作方法。
一、控制面板詳細介紹
1.色度和集聚旋鈕
色度調理旋鈕用以調理光跡的色度(一些示波器稱之為"輝度")，應用時應使色度適當，若過亮，簡易毀壞示波管。集聚調理旋鈕用以調理光跡的集聚(大小)水平，應用時以圖型明確為宜。
2.信號鍵入通道
常見示波器多見雙蹤示波器，有兩個鍵入通道，各自為通道1(CH1)和通道2(CH2)，可各自接好示波器攝像頭，再將示波器機殼接地裝置，探頭插至被測位置開展精確測量。
3.通道選擇鍵(挺直方法挑選)
常見示波器有五個通道選擇鍵：
(1)CH1：通道1獨立顯現;
(2)CH2：通道2獨立顯現;
(3)ALT：兩通道更替顯現;
(4)CHOP：兩通道時斷時續顯現，用以掃描儀速率比較慢時雙蹤顯現;
(5)ADD：兩通道的信號累加。維修中以挑選通道1或通道2為多。
4.挺直敏感度調理旋鈕
調理挺直偏移敏感度，應依據鍵入信號的力度調理旋鈕的方向，將該旋鈕標示的標值(如0.9V/div，說明挺直方位每格力度為0.9V)乘于被測信號在顯示屏挺直方位所占格數，即得到該被測信號的力度。
5.挺直挪動調理旋鈕
用以調理被測信號光跡在顯示屏挺直方位的方向。
6.水準掃描儀調理旋鈕
調理水準速率，應依據鍵入信號的頻率調理旋鈕的方向，將該旋鈕標示標值(如0.5ms/div，說明水平方向每格時間為0.5ms)，乘于被測信號一個周期時間占據格數，即得到該信號的周期時間，也可以計算成頻率。
7.水準方向調理旋鈕
用以調理被測信號光跡在顯示屏水平方向的方向。
8.開啟方法挑選
示波器一般有四種開啟方法：
(1)常態化(NORM)：無信號時，顯示屏上無顯現;有信號時，與脈沖信號**協作顯現穩定波型;
(2)積極(AUTO)：無信號時，顯示屏上顯現光跡;有信號時與脈沖信號**協作顯現穩定的波型;
(3)電視機場(TV)：用以顯現電視機場信號;
(4)最高值積極(P-PAUTO)：無信號時，顯示屏上顯現光跡;有信號時，不用調理脈沖信號即能獲得穩定波型顯現。該方法要是一些示波器(比如CALTEK梅帝澳波CA8000系列產品示波器)中采用。
9.開啟源挑選
示波器開啟源有內開啟源和外開啟源二種。倘若挑選外開啟源，那么開啟信號需從外開啟源鍵入端鍵入，家電修理中非常少采用這類方法。倘若挑選內開啟源，一般挑選通道1(CH1)或通道2(CH2)，應依據鍵入信號通道挑選，倘若鍵入信號通道挑選為通道1，則內開啟源也應挑選通道1。
二、測量法
1.力度和頻率的測量法(以檢測示波器的校正信號為例子)
(1)將示波器攝像頭刺入通道1插口，并將攝像頭上的衰減系數放置"1"檔;
(2)將通道挑選放置CH1，藕合方法放置DC檔;
(3)將攝像頭探扎針進校正信號源小圓孔內，此時示波器顯示屏展現光跡;
(4)調理挺直旋鈕和水準旋鈕，使顯示屏顯現的波形圖穩定，并將挺直調整和水準調整放置校正方向;
(5)讀取波形圖在挺直方位所占格數，乘于挺直衰減系數旋鈕的標示標值，獲得校正信號的力度;
(6)讀取波型每一個周期時間在水平方向所占格數，乘于水準掃描儀旋鈕的標示標值，獲得校正信號的周期時間(周期時間的最后為頻率);
(7)一般校正信號的頻率為1kHz，力度為0.9V，用于校正示波器內部掃描儀震蕩器頻率，倘若異常，應調理示波器(內部)相對電阻器，直到相符合終止。
2.示波器應用舉例說明(以精確測量788手機上13MHz脈沖發生器為例子)
手機上中的13MHz數字時鐘信號一切正常是啟動的必備條件，因而維修時要經常精確測量有沒有13MHz數字時鐘信號。流程以下：
(1)開啟示波器，調理色度和集聚旋鈕，使顯示屏上顯現一條色度適度、集聚優良的水準亮線;
(2)按所述方法校正好示波器，隨后將藕合方法放置AC檔;
(3)將示波器攝像頭的接地裝置夾夾在手機線路板的接詳細地址，探頭插到788手機CPU第腳;
(4)接入手機上開關電源，按開機鍵，調理挺直掃描儀水友誼掃描儀旋鈕，觀查顯示屏上是否展現穩定的波型，倘若沒有，一般表明沒有13MHz信號。
