歐陸直流調速器修理規模：SSD590系列、SSD590+系列、SSD590C、SSD590P、SSD512C、SSD514C系列等。
歐陸直流調速器常見故障維修中心：
故障處理：依照590+中文操作手冊編程框圖提示，模塊RAMPS輸進中有條件DIGITTAL INPUT2中給定RAMPS中RAMP HOLD(118)菜單內容為ON，RAMP HOLD為斜坡堅持，根本能夠判定是因為斜坡堅持的原因?qū)е?90+不能夠運轉，檢查DIGITTAL INPUT2條件，其內容為C7，檢查C7接線端子，發現C7和C9兩端子線路已經連接在一起，將C7從C9端子分脫離后，將模擬量信號從A3移到A4，滿意運轉條件后590+作業正常。

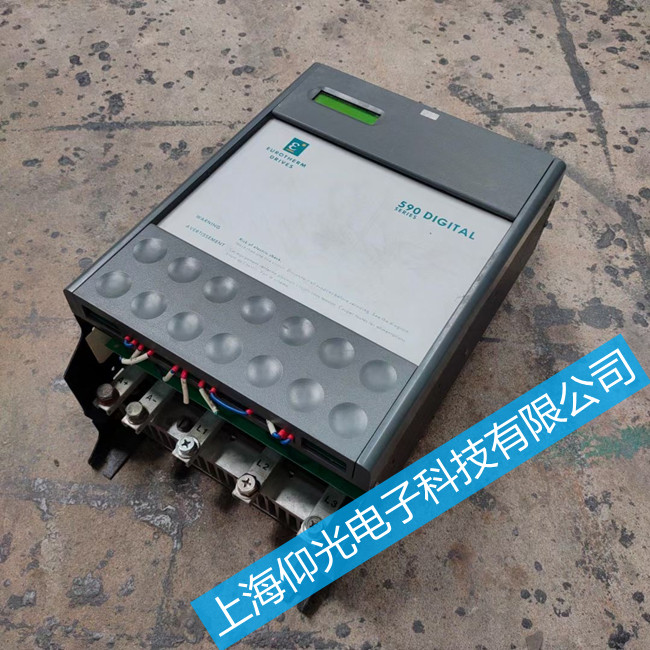

歐陸 590 直流調速器不能調速。
檢查剖析：經檢查 +10V 電壓基準電源為 2V 左右， -10V 電壓基準電源為 -7V 左右，檢查有一 IC 發熱很大，替換后 -10V 電源正常，但 +10V 電源為 +13V ，再測量此 IC 四周有 2 個貼片電阻燒斷，替換后± 10 電源正常，接上馬達試機調速運轉正常。
故障為開機顯現oxf003。
換另一好的面板毛病照舊,證明毛病在底板,所以拿另一臺好機測底板各測試點、電壓,再與壞機比照,發現vp31、vp32兩點電壓反常。 查ic2、ic339外圍無元件反常,換339后電壓正常,開機不再顯現oxf003報警,運轉一切正常,各測試點正常時的電壓如下:
vp24 vp25 vp55 vp31 vp32 vp33 vp34 vp22 vp23
4.99v 196mv 0.4v 2.29v 2.5v 23mv -13.8v -1.827v -18mv
歐陸590系列常見報警:
歐陸590P維修 故障報警OVERSPEED
歐陸590P維修 故障報警FIELD OVER I（勵磁過流）
歐陸590P維修 故障報警SPEED FEEDACK（速度反饋故障）
歐陸590P維修 故障報警FIELD FAILED（勵磁故障）
歐陸590P維修 故障報警3 PHASE FAILED（3相故障）
歐陸590P維修 故障報警OVER I TRIP（電機電樞過流）
歐陸590常出現的故障有:
歐陸590P/C歐陸591P/C速度不穩
歐陸590P/C歐陸591P/C不出力
歐陸590P/C歐陸591P/C不在零速
歐陸直流調速器維修型號：
590C/0350 590C/0350/5/3/0/1/0/00
590C/0700 590C/0700/5/3/0/1/0/00
590C/1100 590C/1100/5/3/0/1/0/00
590C/1500 590C/1500/5/3/0/1/0/00
590C/1800 590C/1800/5/3/0/1/0/00
590C/2700 590C/2700/5/3/0/1/0/00
591C/0350 591C/0350/5/3/0/1/0/00
591C/0700 591C/0700/5/3/0/1/0/00
591C/1100 591C/1100/5/3/0/1/0/00
591C/1500 591C/1500/5/3/0/1/0/00
591C/1800 591C/1800/5/3/0/1/0/00
591C/2700 591C/2700/5/3/0/1/0/00
590P/0015/500/0011 590P/0035/500/0011 590P/0040/500/0011
590P/0070/500/0011 590P/0110/500/0011 590P/0165/500/0011
590P/0180/500/0011 590P/0270/500/0011 590P/0380/500/0011
590P/0500/500/0011 590P/0725/500/0011 590P/0830/500/0011
590P/1580/500/0011 590P/2200/500/0011 590P/2700/500/0011
591P/0015/500/0011 591P/0035/500/0011 591P/0040/500/0011
591P/0070/500/0011 591P/0110/500/0011 591P/0165/500/0011
591P/0180/500/0011 591P/0270/500/0011 591P/0380/500/0011
591P/0500/500/0011 591P/0725/500/0011 591P/0830/500/0011
591P/1580/500/0011 591P/2200/500/0011 591P/2700/500/0011
