開關電源的維修技巧分析

發布者:mzx    來源:上海仰光     發布時間:2021-8-31

開關電源的維修技巧分析
開關電源的維修技巧分析

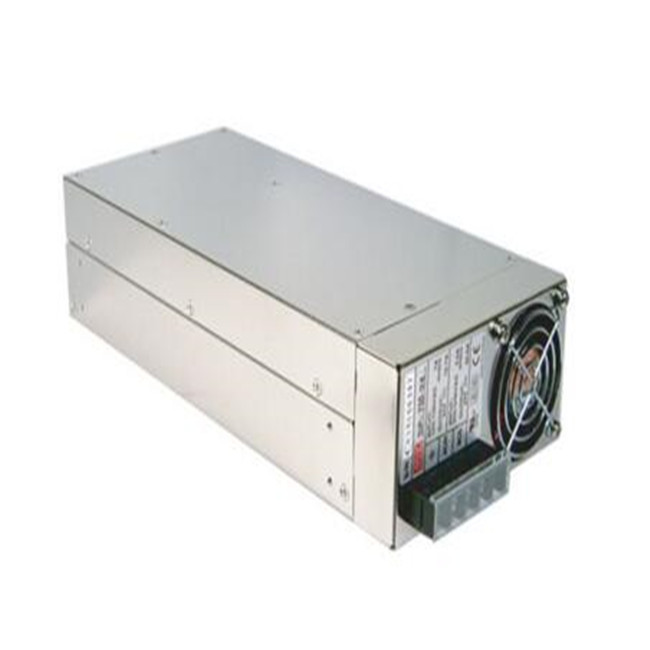

1、修理開關電源時,首先用萬用表檢測各功率部件是否擊穿短路,開關電源外殼如電源整流橋堆,開關管,高頻大功率整流管;抑制浪涌電流的大功率電阻是否燒斷。再檢測各輸出電壓端口電阻是否異常,上述部件如有損壞則需更換。
2、第一步完成后,接通電源后還不能正常工作,接著要檢測功率因數模塊(PFC)和脈寬調制組件(PWM),查閱相關資料,熟悉PFC和PWM模塊每個腳的功能及其模塊正常工作的必備條件。

3、然后,對于具有PFC電路的電源則需測量濾波電容兩端電壓是否為380VDC左右,如有380VDC左右電壓,說明PFC模塊工作正常,接著檢測PWM組件的工作狀態,測量其電源輸入端VC ,參考電壓輸出端VR ,啟動控制Vstart/Vcontrol端電壓是否正常,利用220VAC/220VAC隔離變壓器給開關電源供電,用示波器觀測PWM模塊CT端對地的波形是否為線性良好的鋸齒波或三角形,如TL494 CT端為鋸齒波,F(xiàn)A5310其CT端為三角波。輸出端V0的波形是否為有序的窄脈沖信號。

4、在開關電源維修實踐中,有許多開關電源采用UC38××系列8腳PWM組件,開關電源適配器大多數電源不能工作都是因?yàn)殡娫磫与娮钃p壞,或芯片性能下降。當R斷路后無VC,PWM組件無法工作,需更換與原來功率阻值相同的電阻。當PWM組件啟動電流增加后,可減小R值到PWM組件能正常工作為止。在修一臺GE DR電源時,PWM模塊為UC3843,檢測未發現其他異常,在R(220K)上并接一個220K的電阻后,PWM組件工作,輸出電壓均正常。有時候由于外圍電路故障,致使VR端5V電壓為0V,PWM組件也不工作,在修柯達8900相機電源時,遇到此情況,把與VR端相連的外電路斷開,VR從0V變?yōu)?V,PWM組件正常工作,輸出電壓均正常。
5、當濾波電容上無380VDC左右電壓時,說明PFC電路沒有正常工作,開關電源電路示意圖PFC模塊關鍵檢測腳為電源輸入腳VC,啟動腳Vstart/control,CT和RT腳及V0腳。修理一臺富士3000相機時,測試一板上濾波電容上無380VDC電壓。VC,Vstart/control,CT和RT波形以及V0波形均正常,測量場效應功率開關管G極無V0 波形,由于FA5331(PFC)為貼片元件,機器用久后出現V0端與板之間虛焊,V0信號沒有送到場效應管G極。將V0端與板上焊點焊好,用萬用表測量濾波電容有380VDC電壓。當Vstart/control 端為低電平時,PFC亦不能工作,則要檢測其端點與外圍相連的有關電路。
總之,開關電源電路有易有難,功率有大有小,輸出電壓多種多樣。只要抓住其核心的東西,即充分熟悉開關電源的基本結構以及PFC及PWM模塊的特性,它們工作的基本條件,按照上述步驟和方法,多動手進行開關電源的維修,就能迅速地排除開關電源故障,達到事半功倍的效果
